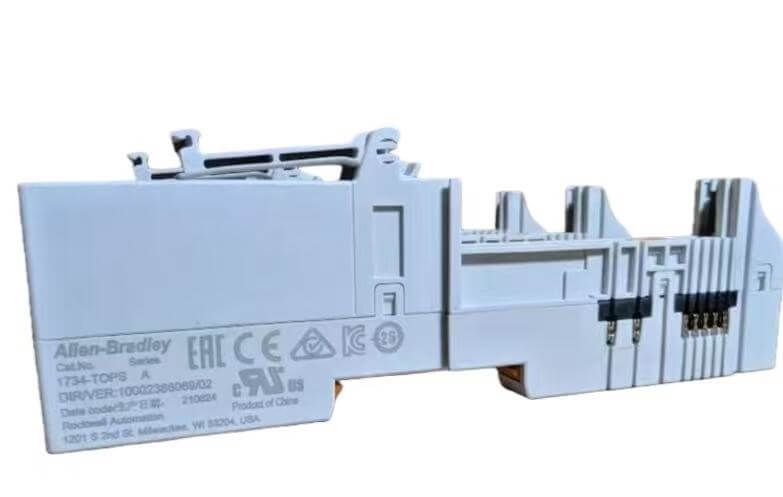

En condiciones de disposición de E/S distribuidas de alta densidad, los módulos de terminales de tornillo tradicionales son propensos a aflojarse debido a la vibración y el proceso de cableado lleva mucho tiempo. El Allen Bradley 1734-TOPS adopta tecnología de compresión de resorte, que admite la inserción directa de cables de 14 AWG, es compatible con una fuente de alimentación local de 24 V CC y se conecta sin problemas con el adaptador 1734-AENT en el panel posterior, evitando por completo los riesgos de cableado duro y conexiones falsas.
Después de que Hanyite Automation Technology se coordinara con los proveedores para la adquisición a granel, todos estos terminales son nuevos y están en stock, lo que garantiza de manera efectiva el montaje rápido de los gabinetes de control eléctrico de la línea de producción y la entrega oportuna de repuestos.
El cableado in situ adopta tecnología de compresión de resorte en lugar de la fijación tradicional con tornillos, lo que reduce significativamente el tiempo de cableado del gabinete de control y elimina el problema potencial de aflojamiento de los terminales causado por la vibración.
La base del módulo admite operación intercambiable en caliente con el encendido. Al reemplazar los componentes del terminal, no es necesario desconectar la fuente de alimentación principal del sistema, lo que reduce en gran medida el costo de mantenimiento de las líneas de producción.
La ocupación general de las vías es extremadamente pequeña, lo que permite una disposición de alta densidad en un centro de control de motores con espacio limitado, mejorando la utilización del espacio del gabinete eléctrico.
La base de cableado y el módulo electrónico tienen una arquitectura independiente. Cuando se daña, solo es necesario reemplazar la parte terminal conservando los componentes principales, controlando de manera efectiva el inventario de repuestos y los costos de mantenimiento.
Este módulo terminal está diseñado específicamente para la arquitectura de expansión PointBus. En términos de interfaces físicas de hardware, se integra perfectamente con el adaptador 1734-AENT, no requiere puerta de enlace de comunicación adicional y puede montarse directamente en la red de control Ethernet. En el nivel de integración del sistema, el Allen Bradley 1734-TOPS sirve como conector de terminal de E/S en el sitio, transmitiendo señales cableadas sin atenuación a través del bus del plano posterior al módulo del sistema. Se adapta perfectamente a los sistemas controladores CompactLogix y ControlLogix.
Los ingenieros solo necesitan configurar el módulo de E/S correspondiente en el directorio en forma de árbol del software Studio 5000, y el sistema asignará automáticamente la dirección del canal de cableado de esta base, lo que permitirá la comunicación de datos plug-and-play con sensores o actuadores de terceros.
La parte frontal del Allen Bradley 1734-TOPS está equipada con luces indicadoras de estado LED prominentes a nivel de canal. El personal de mantenimiento puede determinar intuitivamente el estado de conexión de cada señal y si el cableado en el sitio es anormal dentro del espacio limitado del gabinete de control. Durante la depuración o resolución de problemas, los operadores pueden conectarse a la computadora de mantenimiento a través de la interfaz serial RS-232 en la parte superior del módulo, leer directamente la información de diagnóstico del bus subyacente y no necesitan quitar los terminales de cableado ni apagar y desmontar el módulo.
El mecanismo de inserción y extracción de terminales está equipado con cierres antierror y marcas claras de números de cables, lo que garantiza que al reemplazar la base mientras está energizada, no habrá una inserción o desalineación incorrecta, lo que mejora significativamente la precisión de las operaciones de reparación y calibración del circuito en el sitio.
| Base Terminal: | Al adoptar un diseño de terminal de resorte tipo enchufable, admite un cable máximo de 14 AWG. Se bloquea directamente en la base de montaje en riel DIN 1734 a través de la ranura inferior, lo que permite una inserción rápida y una conexión eléctrica directa por cable. |
| Carcasa aislante: | Fabricada con material polimérico ignífugo de calidad industrial, la superficie está recubierta con una capa resistente a productos químicos. El diseño compacto y estrecho tiene un ancho de solo 15 mm, lo que ahorra efectivamente espacio para la disposición de los rieles en el gabinete de control. |
| Ventana de estado: | Un área de indicación transparente está incrustada sobre la superficie frontal del módulo. Los tubos de luz LED internos pasan a través de los orificios de luz del panel y reflejan directamente el estado de funcionamiento y el estado de conexión del canal, lo que facilita la observación vertical dentro del gabinete. |
| Mecanismo de bloqueo de instalación: | En la parte inferior está equipado un mecanismo de cierre automático que permite que el Allen Bradley 1734-TOPS se encaje de forma segura en el riel DIN estándar de 35 mm sin necesidad de fijación con tornillos. No se aflojará ni siquiera en condiciones sísmicas fuertes. |
