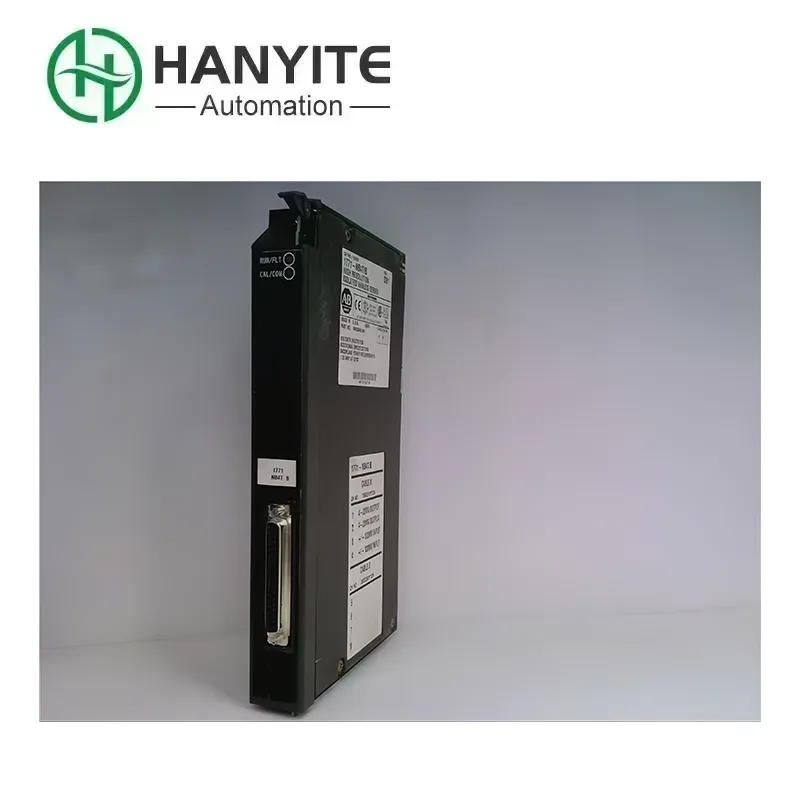

Allen Bradley 1771-NB4T

El Allen Bradley 1771-NB4T es un módulo de comunicación PROFIBUS-DP de la serie Rockwell 1771. Puedes considerarlo como un "traductor" o un "puente". En muchas fábricas, los equipos pueden provenir de diferentes "países" (marcas), como por ejemplo los PLC son de Rockwell (que hablan "inglés"), pero los convertidores de frecuencia, sensores o instrumentos son de Siemens u otras marcas europeas (que hablan "alemán"). No entienden el idioma de los demás y no pueden comunicarse directamente. Su tarea es permitir que los PLC de las series PLC-5 o SLC 5/03 y superiores de Rockwell comprendan y controlen aquellos dispositivos que hablan PROFIBUS "alemán", de modo que todo el sistema de automatización pueda funcionar sin problemas y en colaboración. Por lo tanto, cuando su fábrica necesita comprar este "traductor" crucial, elegir un proveedor confiable es de suma importancia. Prometemos proporcionar módulos originales y nuevos para garantizar que su antiguo sistema pueda funcionar de manera estable y durante mucho tiempo.

Mejora de la eficiencia

1. Anteriormente, conectar un dispositivo podía requerir tirar de más de una docena de cables. Ahora sólo se necesita un cable de bus y algunos conectores, lo que reduce significativamente el tiempo de instalación.

2. A través del software de configuración, los ingenieros pueden ver el estado completo de la red en la computadora y localizar rápidamente problemas de comunicación, en lugar de usar un multímetro para verificar un cable a la vez como lo hacían antes.

3. Cuando un dispositivo no funciona correctamente, la información de diagnóstico del módulo puede indicarle rápidamente qué estación esclava se ha desconectado y el personal de mantenimiento puede ir directamente a verificar ese dispositivo, en lugar de buscar el problema en todas partes, lo que acorta en gran medida el tiempo de inactividad.

4. Se pueden leer grandes cantidades de datos desde el dispositivo a la vez (como la corriente de funcionamiento, la frecuencia, los códigos de falla del convertidor de frecuencia, etc.), en lugar de poder leer solo una señal simple como antes. La información es más completa y el control más preciso.

Punto de interés central

1. La mayor ventaja es que dentro de un mismo sistema pueden convivir armoniosamente dispositivos de diferentes marcas. No es necesario reemplazar todos los convertidores de frecuencia Siemens solo para usar el PLC de Rockwell, lo que ahorra una cantidad significativa de dinero.

2. En comparación con el cableado tradicional punto a punto, PROFIBUS permite conectar muchos dispositivos en un solo cable de bus. Cuantos más dispositivos haya, más notorio será el ahorro de costes en términos de cables, bastidores y construcción, y más limpio quedará el armario.

3. La comunicación digital es más precisa, tiene mayores capacidades antiinterferencias y la transmisión de datos es más rápida, lo que permite que todo el sistema de control alcance un mayor nivel de velocidad de respuesta y estabilidad.

4. Para aquellos sistemas PLC-5 que aún funcionan de manera estable, si es necesario agregar nuevos dispositivos PROFIBUS, este módulo es la mejor opción, evitando la gran inversión en actualizar todo el sistema.

Compatibilidad e integración

1.El Allen Bradley 1771-NB4T está diseñado principalmente para usarse junto con procesadores de series PLC-5 y SLC 5/03 y superiores. Tenga en cuenta que no se puede utilizar en plataformas ControlLogix o CompactLogix más modernas, que tienen los módulos correspondientes de las series 1756 o 1769.

2. Debe instalarse en el bastidor de E/S de la serie 1771, como 1771-A1B, 1771-A2B, 1771-A3B, etc.

3. Como estación maestra, puede integrar la mayoría de los dispositivos de terceros que admiten el protocolo esclavo PROFIBUS-DP, como convertidores de frecuencia, arrancadores, instrumentos, módulos de E/S, etc. de marcas como Siemens, SEW y Danfoss. La compatibilidad es muy amplia y es verdaderamente un "experto en todos los oficios".

4. Se debe utilizar RSLogix 5 o RSLogix 500 para escribir programas de PLC y los datos se pueden intercambiar con 1771-NB4T mediante instrucciones de transferencia en bloque (BTR/BTW). Al mismo tiempo, se debe utilizar el software RSNetWorx para PROFIBUS para configurar toda la red PROFIBUS.

Preguntas frecuentes

P1: ¿Se puede utilizar este módulo en mi bastidor ControlLogix?

R: El Allen Bradley 1771-NB4T es un módulo de la arquitectura 1771 y solo se puede utilizar en sistemas PLC-5 y SLC 500. El sistema ControlLogix requiere el uso de módulos 1756-DNB o 1756-DNBH.

P2: ¿Cómo puedo saber si mi programa PLC está leyendo y escribiendo datos correctamente?

R: En el programa PLC, debe utilizar las instrucciones de lectura de transferencia en bloque (BTR) y escritura de transferencia en bloque (BTW) para comunicarse con el módulo. Puede monitorear el "bit de finalización" (DN) y el "bit de error" (ER) de estas instrucciones, así como los datos en la tabla de datos, para determinar si la comunicación es normal.

P3: ¿Se puede conectar directamente el equipo que tengo que es PROFIBUS-PA?

R: No, no puede. PROFIBUS-PA es un bus seguro utilizado para la automatización de procesos. Necesita un acoplador o enlace DP/PA para conectar el segmento PA a la red DP, y luego el Allen Bradley 1771-NB4T puede comunicarse con el dispositivo PA.
