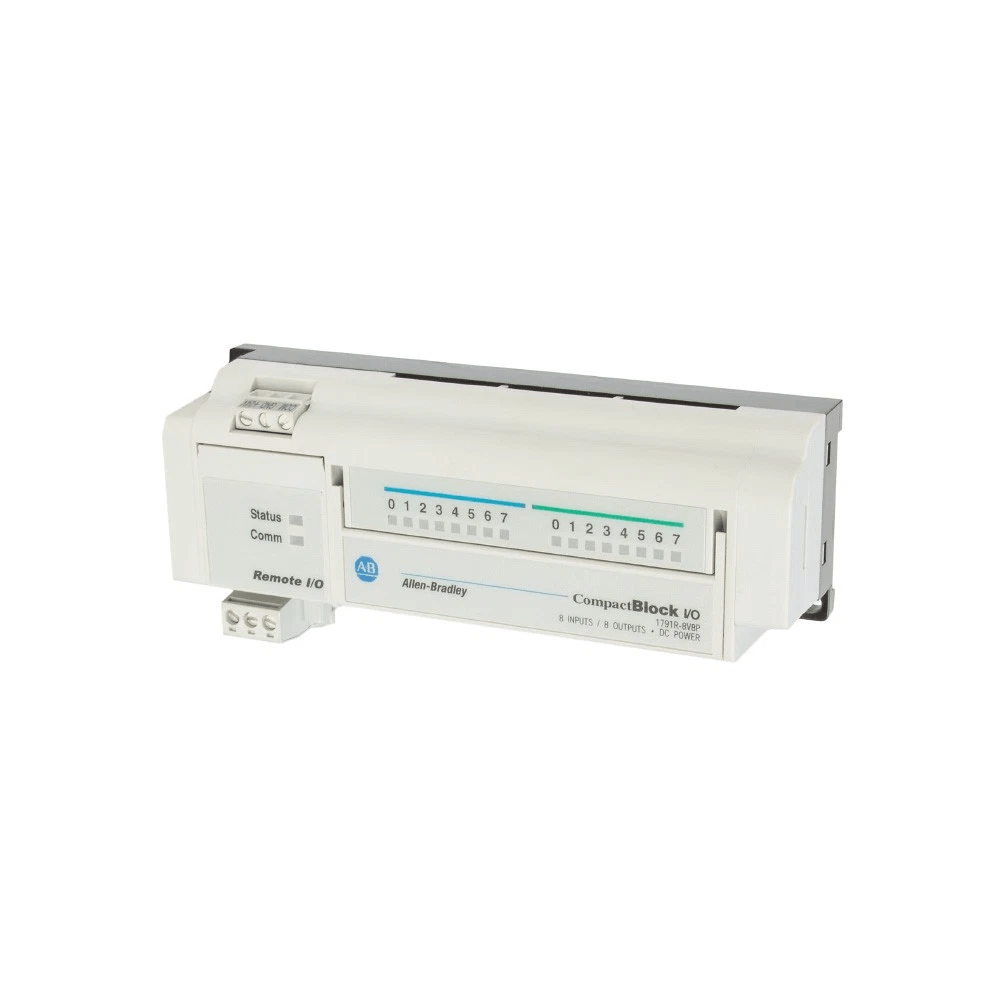

En la renovación del circuito de seguridad de máquinas herramienta de alta resistencia, los relés de seguridad tradicionales con cableado fijo son engorrosos y propensos a aflojarse debido a la vibración. El Allen Bradley 1791R-8V8P, con sus puertos Ethernet RJ45 duales integrados de 8 entradas y 8 salidas, permite la transmisión de datos estándar y de seguridad CIP en la misma red dentro de un solo nodo, eliminando la necesidad de cableado de conductos extenso.
Su fuente de alimentación de amplio voltaje de 24 VCC y su estructura de instalación en carril sin tablero reducen significativamente el espacio que ocupa el armario eléctrico. A través de la conexión con la tecnología de automatización Hanyite y la implementación de adquisiciones al por mayor en la fábrica de origen, también es posible solicitar simultáneamente muestras gratuitas para la verificación en la máquina de la precisión de la respuesta del enclavamiento lógico de seguridad.
Las condiciones de trabajo extremas en los sitios de la industria pesada plantean graves desafíos para los nodos de control. Este Allen Bradley 1791R-8V8P está construido con una carcasa de aluminio fundido de alta resistencia como barrera física, que no solo protege eficazmente contra la interferencia electromagnética generada por equipos de alta potencia cercanos, sino que también puede soportar el impacto de vibración continua causado por el funcionamiento de maquinaria pesada. Su sólido nivel de protección puede soportar con calma las salpicaduras de restos metálicos y el lavado de fluido de corte, evitando que se dañen las placas de circuitos internos.
En términos de adaptabilidad de temperatura y humedad, el equipo admite un funcionamiento a temperatura amplia. Ya sea en el taller de fundición de alta temperatura y humedad o en la estación de bombeo fría al aire libre, puede garantizar la salida estable del circuito central. Al mismo tiempo, el bloque de terminales de cableado adopta especialmente un diseño estructural para evitar que se afloje, desde los detalles para evitar el riesgo potencial de falla del cableado causado por vibraciones a largo plazo.
Para el personal de mantenimiento in situ, la adquisición intuitiva del estado del módulo se relaciona directamente con la eficiencia de la resolución de problemas. Este dispositivo está equipado con un conjunto de luces indicadoras de estado de alto contraste en el panel frontal, que muestra claramente el estado de alimentación, red y E/S de cada canal. Incluso en un gabinete eléctrico con poca luz, los operadores pueden localizar rápidamente interrupciones de comunicación o anomalías de entrada. El bloque de terminales de cableado del Allen Bradley 1791R-8V8P adopta un diseño plug-and-play, combinado con una impresión de pines clara y prominente, lo que reduce significativamente la tasa de errores durante el recableado in situ o el reemplazo de módulos. Esta lógica de interacción de hardware plug-and-play, combinada con la configuración que no requiere programación compleja, reduce significativamente la dificultad de aprendizaje para los trabajadores de base.
Las E/S distribuidas tradicionales son propensas a sufrir interferencias en las comunicaciones de larga distancia. Este módulo se basa en el protocolo CIP Safety, lo que garantiza una transmisión de datos de alto ancho de banda y al mismo tiempo logra una operación de datos segura y estándar en la misma red, resolviendo por completo el problema de distorsión de la señal en nodos remotos.
Cuando se renuevan líneas de producción antiguas, la distribución del espacio suele ser extremadamente limitada. Su estructura de bloque compacto elimina la necesidad de una placa base y ranuras de expansión, lo que permite la expansión de nodos de control de 8 entradas/8 salidas mediante instalación directa en riel, eliminando la incomodidad de no poder instalar equipos debido a espacio insuficiente dentro del gabinete eléctrico.
Los circuitos de seguridad que involucraban paradas de emergencia y barreras fotoeléctricas anteriormente requerían cableado separado. Este dispositivo admite la finalización de enclavamientos lógicos de seguridad dentro del marco Ethernet estándar, eliminando una gran cantidad de cableado de conductos de larga distancia y eliminando el riesgo de falla de la función de seguridad causada por líneas obsoletas.
P1. ¿Es necesario que este módulo esté equipado con un controlador de seguridad dedicado para ejecutar funciones de E/S de seguridad?
R: Sí. Si necesita utilizar sus funciones de entrada/salida de seguridad, se debe instalar en el sistema un controlador GuardLogix que admita el protocolo CIP Safety. Las funciones de control estándar pueden gestionarse mediante un controlador Logix normal, pero la parte de seguridad debe establecerse de forma independiente con una conexión de seguridad.
P2. ¿Se pueden mezclar 8 canales de entrada y 8 canales de salida con diferentes niveles de voltaje de cargas?
R: No se recomienda. Los canales de entrada y salida comparten un terminal común y el nivel de voltaje dentro del mismo grupo de canales debe ser consistente para evitar que el voltaje cruzado del circuito interno cause daños al módulo.
P3. ¿Cómo agregar este dispositivo a la arquitectura Ethernet estándar existente? ¿Es necesario volver a cablear?
R: No es necesario volver a cablear. Este dispositivo admite topologías lineales o de árbol Ethernet estándar. Allen Bradley 1791R-8V8P se puede conectar directamente al interruptor industrial existente a través de la interfaz RJ45. Los datos de seguridad y los datos estándar se transmiten a través del mismo enlace físico y no es necesario instalar ninguna red adicional dedicada a la seguridad.
