Allen Bradley 2711-B5A8

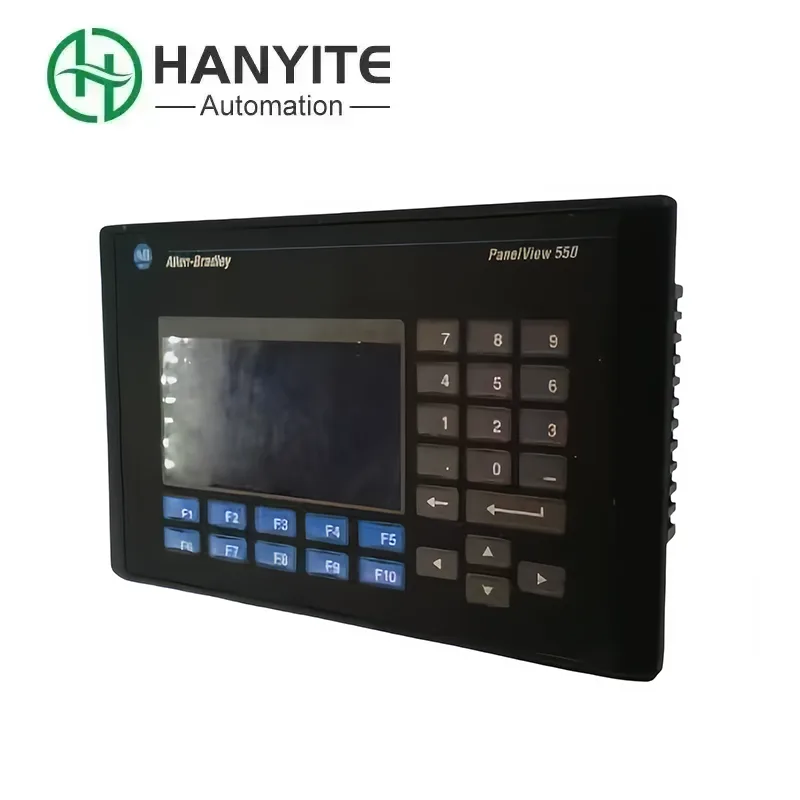

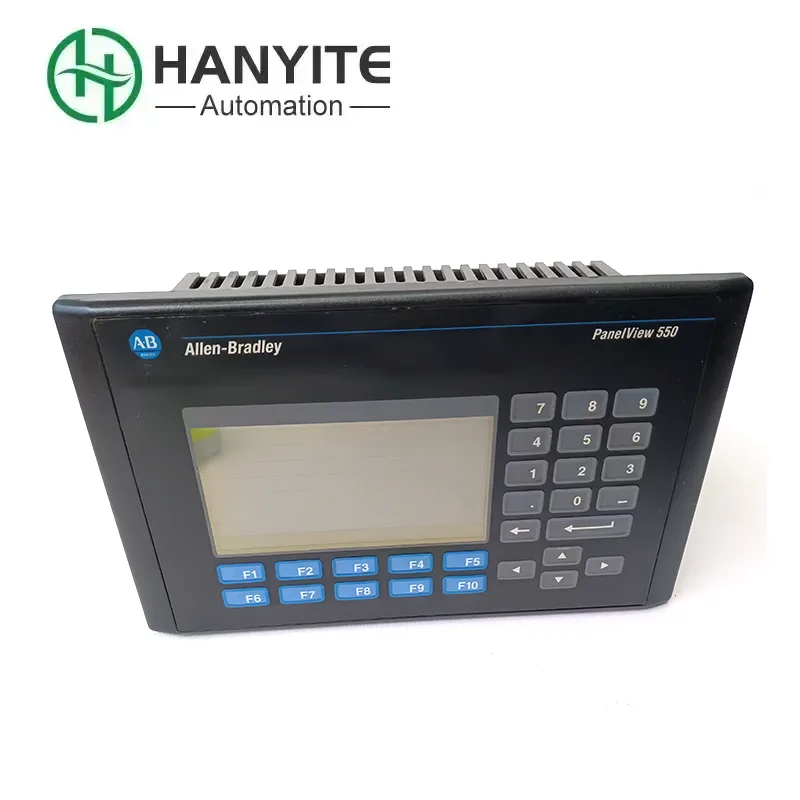

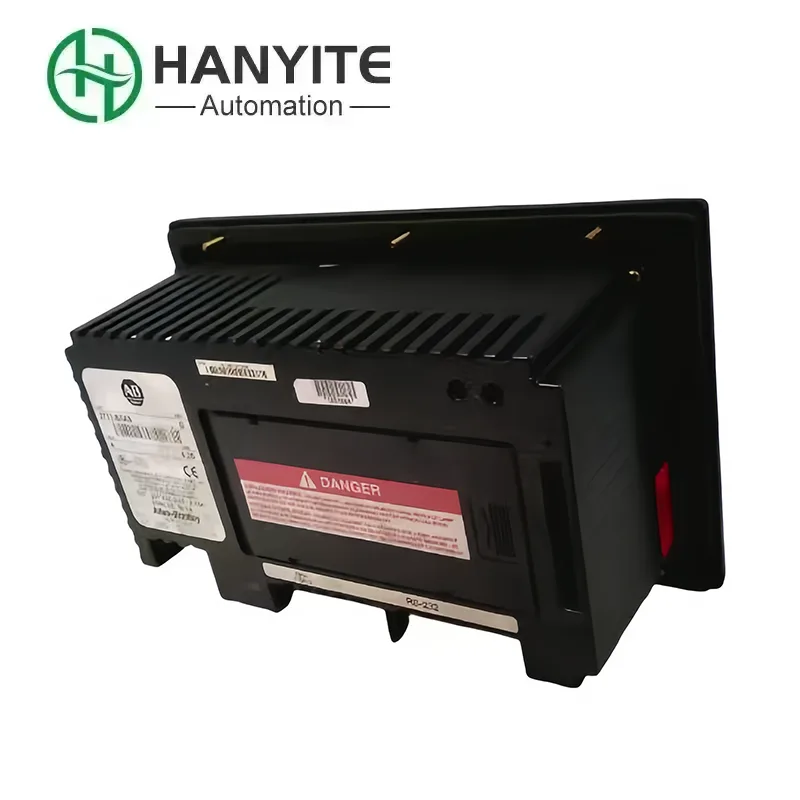

¿Está buscando un Allen Bradley 2711-B5A8 en stock? Es un terminal de interfaz hombre-máquina (HMI) clásico y potente. Está equipado con una pantalla de modo azul de 5,5 pulgadas (sin color) y se puede operar a través de las áreas de teclas de función y teclas numéricas. Este modelo se conecta a través del protocolo de comunicación DH-485 y se utiliza principalmente junto con controladores como el SLC 500 o Micro Logix, proporcionando soluciones de monitoreo confiables e intuitivas para equipos de automatización pequeños y medianos.

Función central

1. El texto, los datos y la interfaz gráfica básica se muestran claramente en la pantalla azul de 5,5 pulgadas.

2. A través de 10 teclas de función personalizables, teclado numérico y teclas de navegación, se logra una entrada de comandos rápida y precisa.

3. Un puerto DH-485 (RS-232) incorporado permite una conexión estable con la red del controlador de Rockwell.

4. Puede almacenar y ejecutar aplicaciones desarrolladas con el software Panel Builder 32.

5. La carcasa robusta y el nivel de protección NEMA 4X (panel) pueden resistir el polvo, el aceite y la humedad en entornos industriales hostiles.

Escenarios de aplicación típicos

1. El terminal Allen Bradley 2711-B5A8 se utiliza para reemplazar equipos defectuosos en líneas de producción antiguas, como embalaje, procesamiento de alimentos y transporte de materiales.

2. Como repuesto estándar para los sistemas de control SLC 500 o Micro Logix, se utiliza para el mantenimiento diario y reparaciones de emergencia.

3. En algunos equipos automatizados pequeños, de función simple y económicos, se utiliza como interfaz del operador.

Preguntas frecuentes

P1. ¿Es esta HMI una pantalla táctil?

R: No. Allen Bradley 2711-B5A8 es un terminal operado por teclado que funciona mediante botones físicos, no una pantalla táctil.

P2. ¿Es el color de su pantalla?

R: No. Utiliza una pantalla monocromática en modo azul, principalmente para mostrar texto y gráficos simples.

P3. ¿Qué es el software de programación?

R: Es necesario utilizar el software Rockwell Panel Builder 32 para crear y descargar la aplicación.

P4. ¿Puedo conectarlo directamente al PLC Control Logix?

R: No. Su interfaz DH-485 se utiliza principalmente para conectar PLC de la serie SLC 500 o Micro Logix. Para conectarse a Control Logix, se requiere una puerta de enlace de comunicación adicional para la conversión de protocolo.

Diagrama de flujo del producto

Controlador PLC (SLC 500 / Micro Logix)

↑ ↓ (Comunicación DH-485)

Leer datos / Enviar instrucciones

↑ ↓

Allen-Bradley 2711-B5A8

Mostrar datos/recibir clave

↑ ↓

Operador

Ver estado / Pulsar tecla
